Crane Electronics
Digitálne momentové kľúče a snímače pre kontrolu momentu
Zariadenia značky Crane Electronics poskytujú komplexné riešenie pre meranie, kontrolu a analýzu momentu a uhla uťahovania – či už priamo vo výrobe alebo pri kontrole kvality.
Zariadenia Crane sú navrhnuté pre vysokú presnosť a opakovateľnosť merania a sú plne kompatibilné s ISO normami aj systémami traceability. Vhodné sú pre ručnú kontrolu aj pre zabudovanie do automatizovaných staníc.
Výhody technológií Crane:
- Vysoká presnosť a opakovateľnosť
- Digitálny záznam meraní (traceability)
- Možnosť pripojenia cez USB, Bluetooth alebo Wi-Fi
- Zber a správa meraní v reálnom čase
- Vhodné pre ručné aj automatizované pracoviská
- Možnosť prispôsobenia riešenia podľa výroby

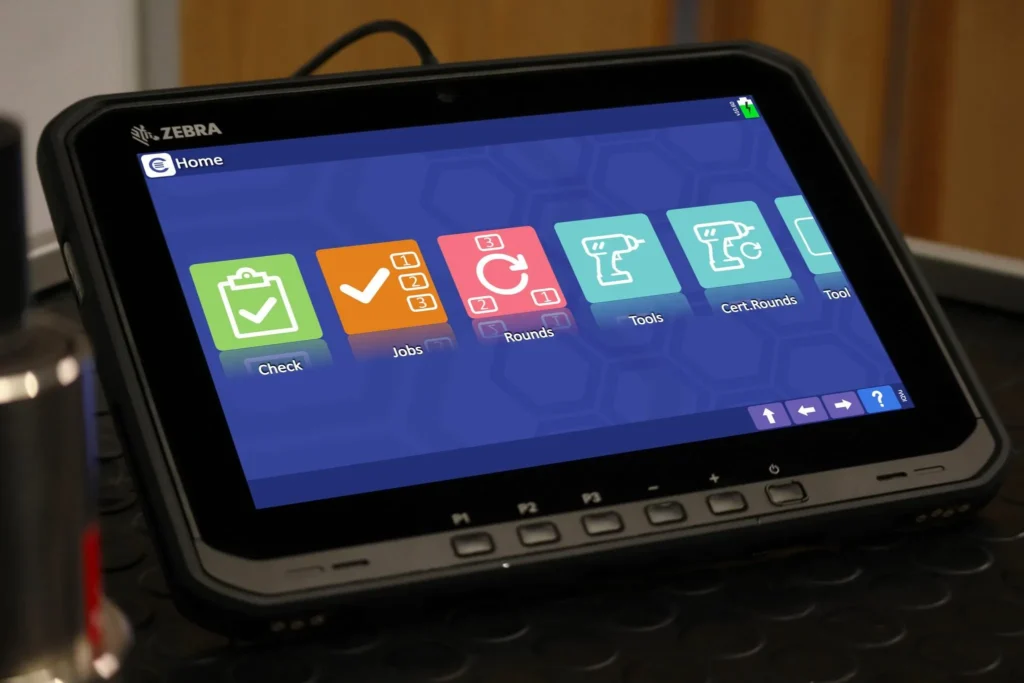

IQVu-2 Data Collector
Moderný priemyselný tablet na zber a vyhodnocovanie údajov o uťahovaní. V kombinácii s digitálnymi momentovými kľúčmi alebo snímačmi umožňuje testovať, auditovať a ukladať dáta z montážnych procesov.
Hlavné výhody:
- Odolný 10,1″ tablet s vysokým jasom a dotykovým ovládaním aj v rukaviciach
- Nárazuvzdornosť z výšky 1,5 m (spĺňa MIL-STD-810H)
- Rôzne režimy merania momentu a uhla (napr. Pulse, Yield Track)
- Zobrazenie reálnych priebehov momentu
- Plánovanie meraní cez funkcie „Jobs“ a „Rounds“
- Automatické rozpoznanie Crane snímačov a kľúčov
- Prenos údajov do PC so značkou času a dátumu
- Možnosť vytvárať používateľské profily s heslom

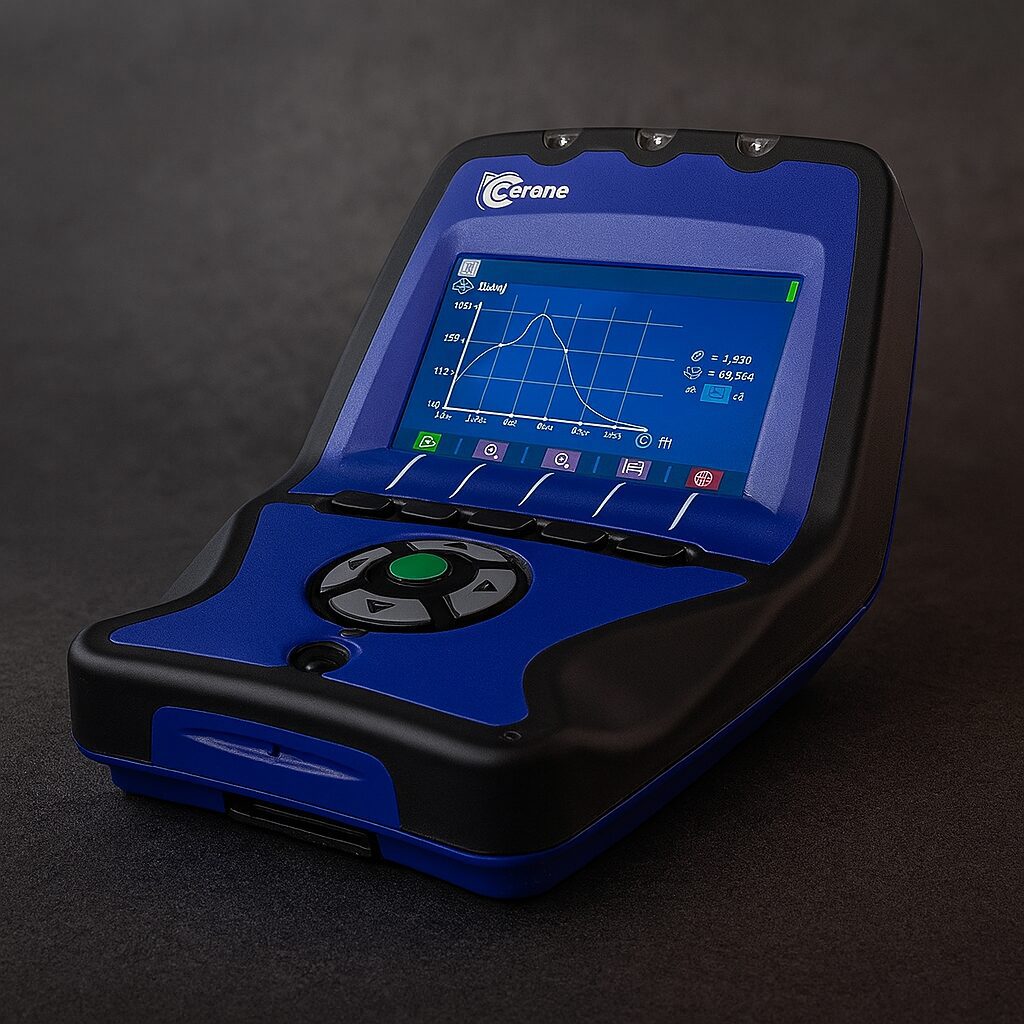

TorqueStar Pro Data Collector
-
TorqueStar Pro je všestranný a robustný prístroj na zber a vyhodnocovanie údajov o uťahovaní. Kombinuje všetky režimy merania momentu a uhla, pokročilú grafickú analýzu a štatistiky v jednom zariadení. Ideálny pre použitie vo výrobe aj pri kontrole kvality.
Hlavné vlastnosti:
- Režimy: Track, Peak, Pulse, Click, Audit, MoveOn, Retighten, Yield
- Možnosť plánovania meraní cez funkcie „Jobs“ a „Rounds“
- Zobrazenie reálnych priebehov momentu a export dát cez USB
- Odolné vyhotovenie do priemyselného prostredia
- Farebný displej s intuitívnym ovládaním
- RF komunikácia s kľúčmi a snímačmi (napr. WrenchStar Multi, CheckStar Multi)
- Kompatibilita so softvérom OMS a OMS Lite
- Správa užívateľov a právomocí podľa potreby

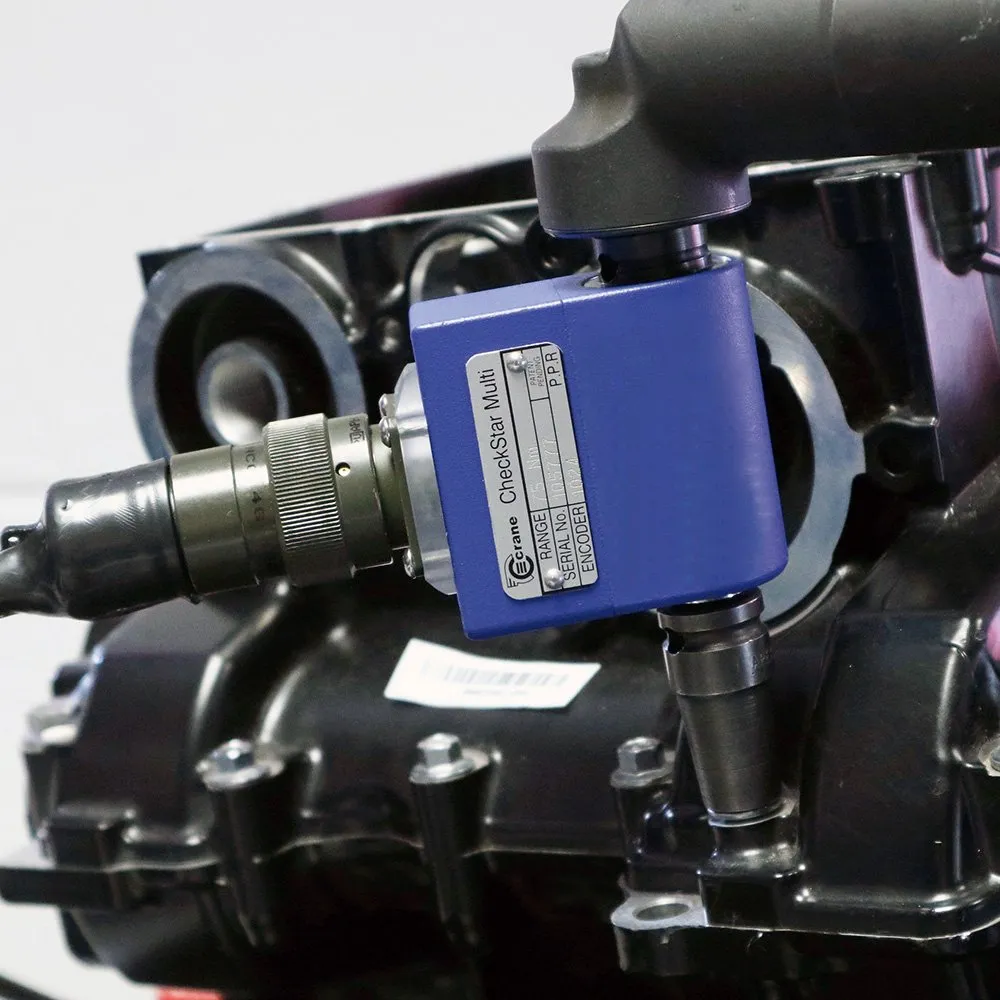

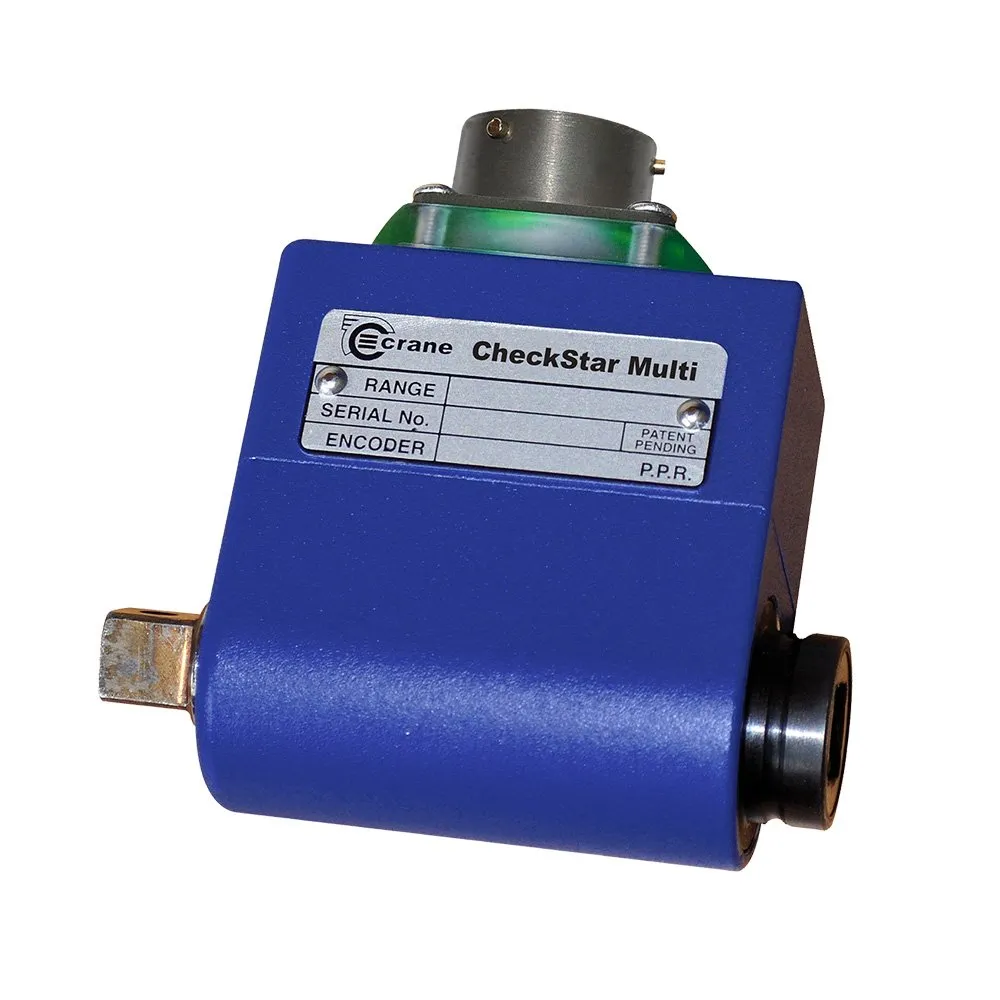

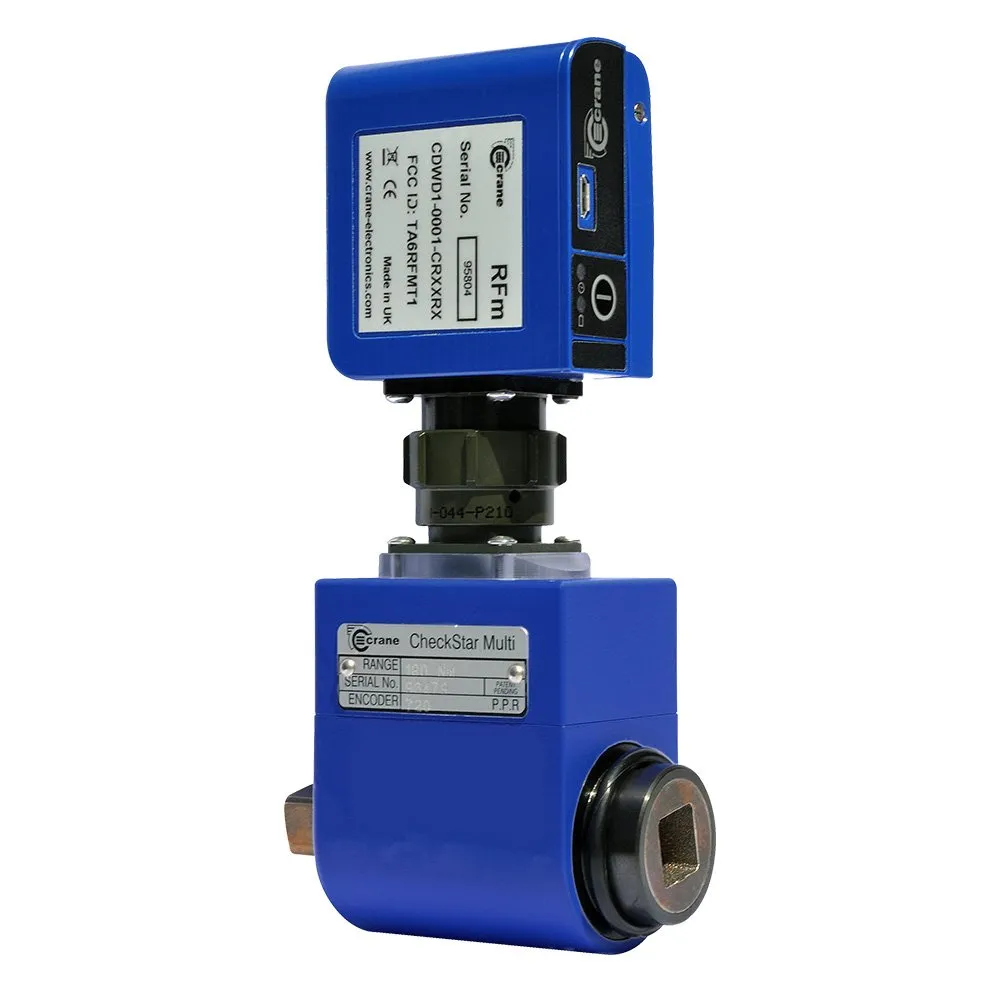

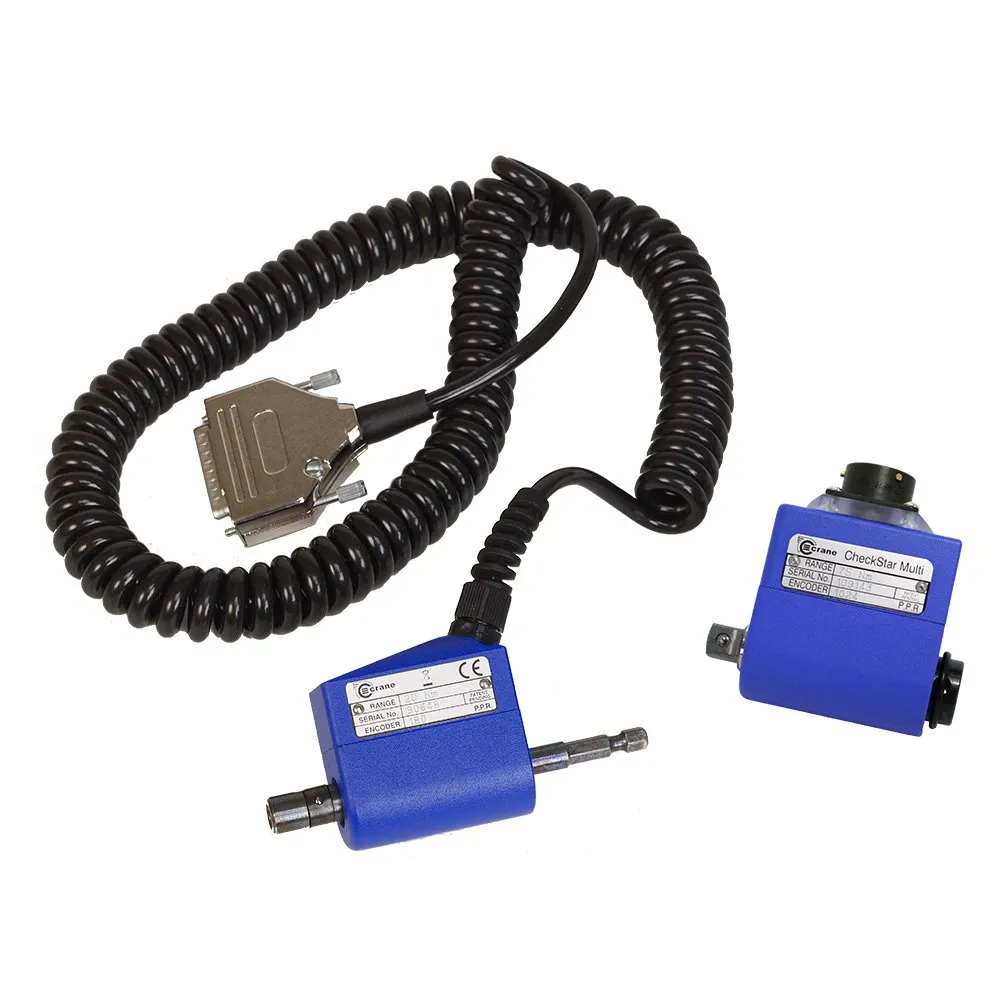

CheckStar Multi Rotačný snímač
CheckStar Multi je spoľahlivý rotačný snímač pre dynamické meranie momentu a uhla počas reálnych montážnych podmienok. Umiestňuje sa priamo medzi náradie a spoj, vďaka čomu presne meria aplikovaný uťahovací moment a rotáciu.
Hlavné vlastnosti:
- Vhodný pre rotačné a rázové náradie aj momentové kľúče
- Voliteľné meranie uhla a integrovaný 360° svetelný LED kruh na vizuálnu signalizáciu výsledku
- Kompatibilita s bežnými zberačmi dát a zariadeniami od Crane
- Patentovaná konštrukcia bez spätného rázu, ideálna aj pre impulzné náradie
- Nízka zotrvačnosť a trenie pre maximálnu presnosť
- Dostupné prevedenia od 1 Nm až po 5000 Nm (štvorhranný alebo šesťhranný hriadeľ)
- Možnosť káblového alebo bezdrôtového RFm pripojenia

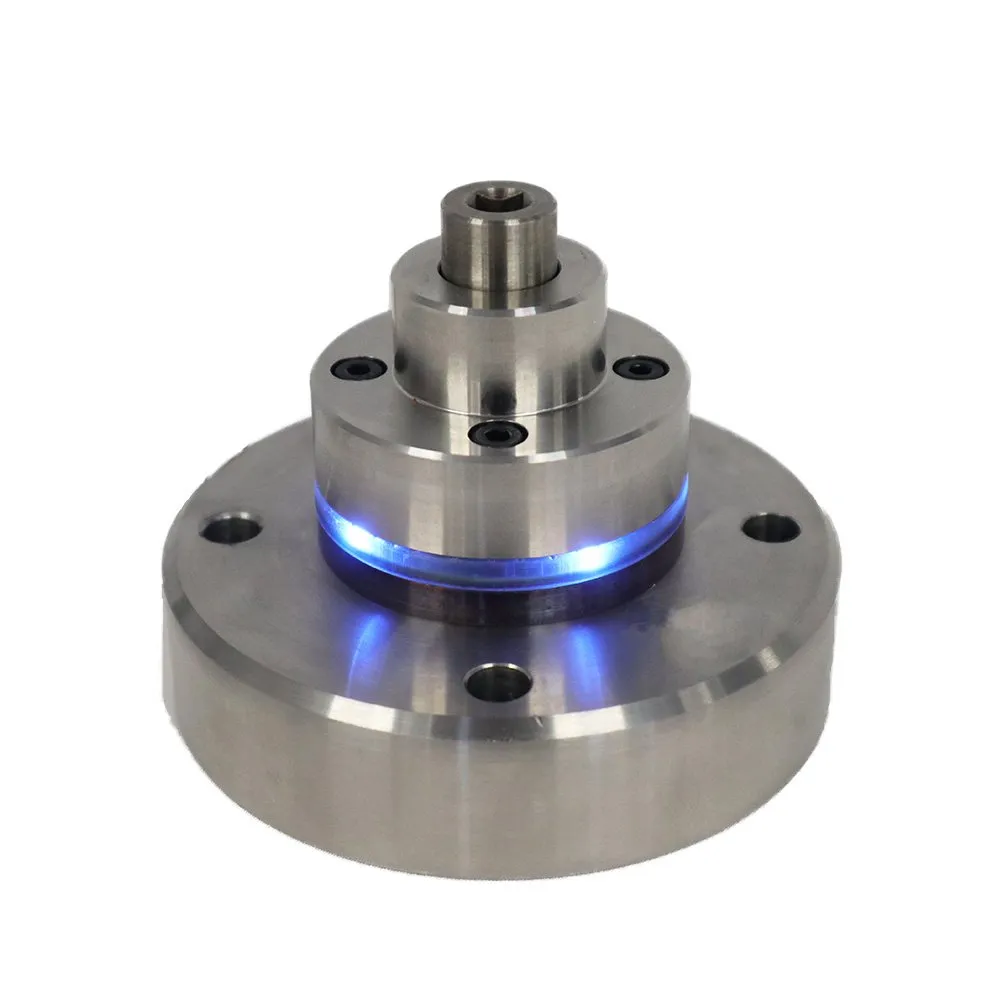

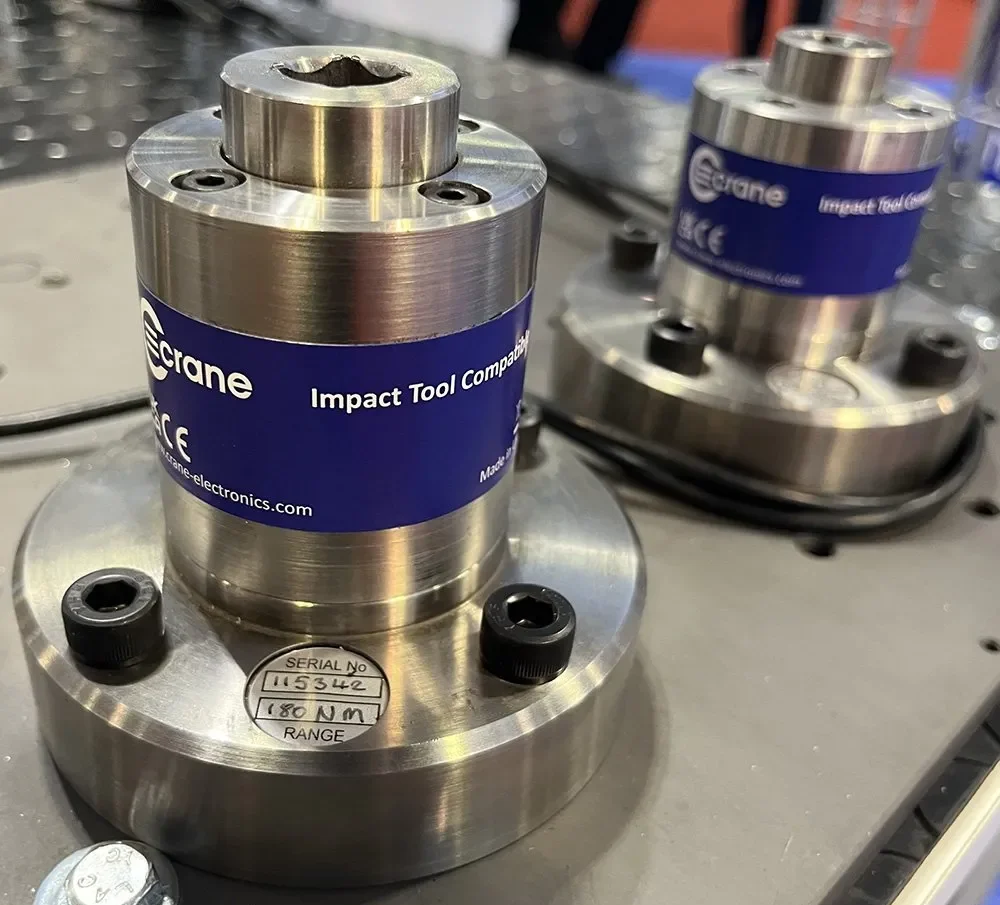

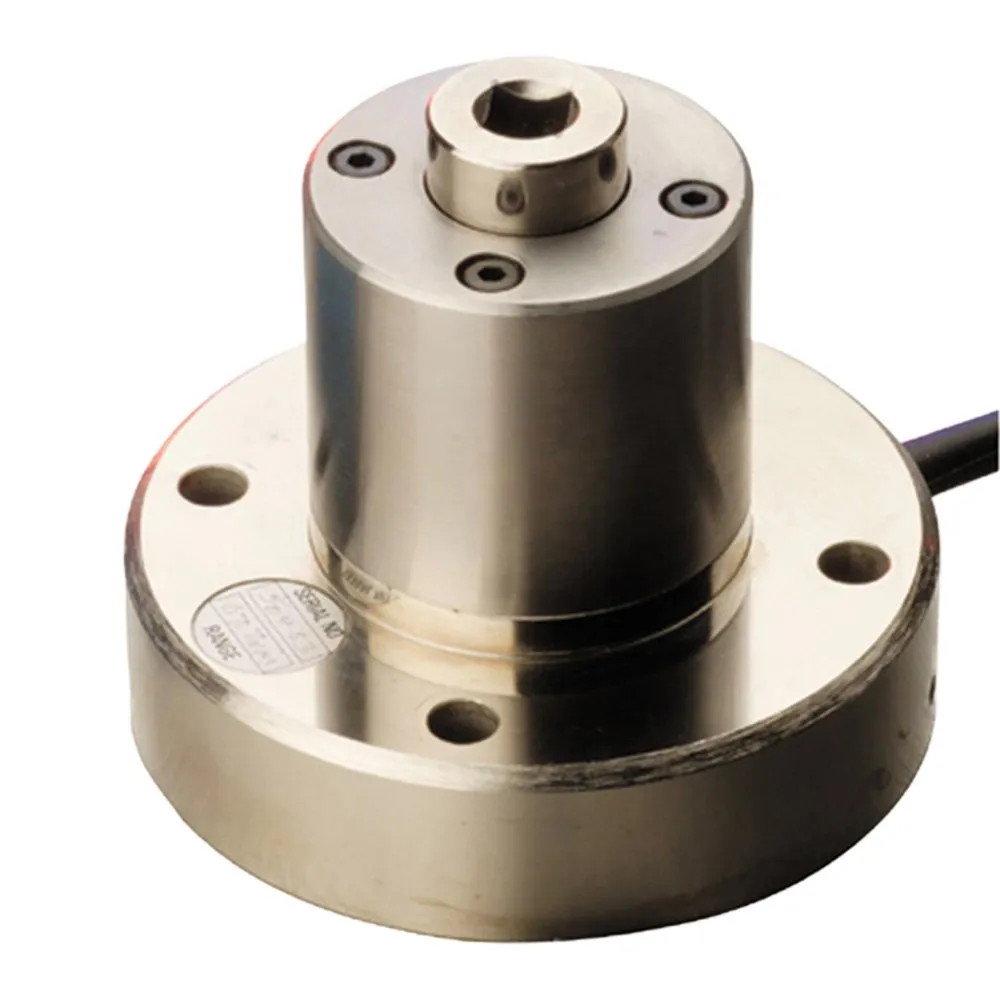

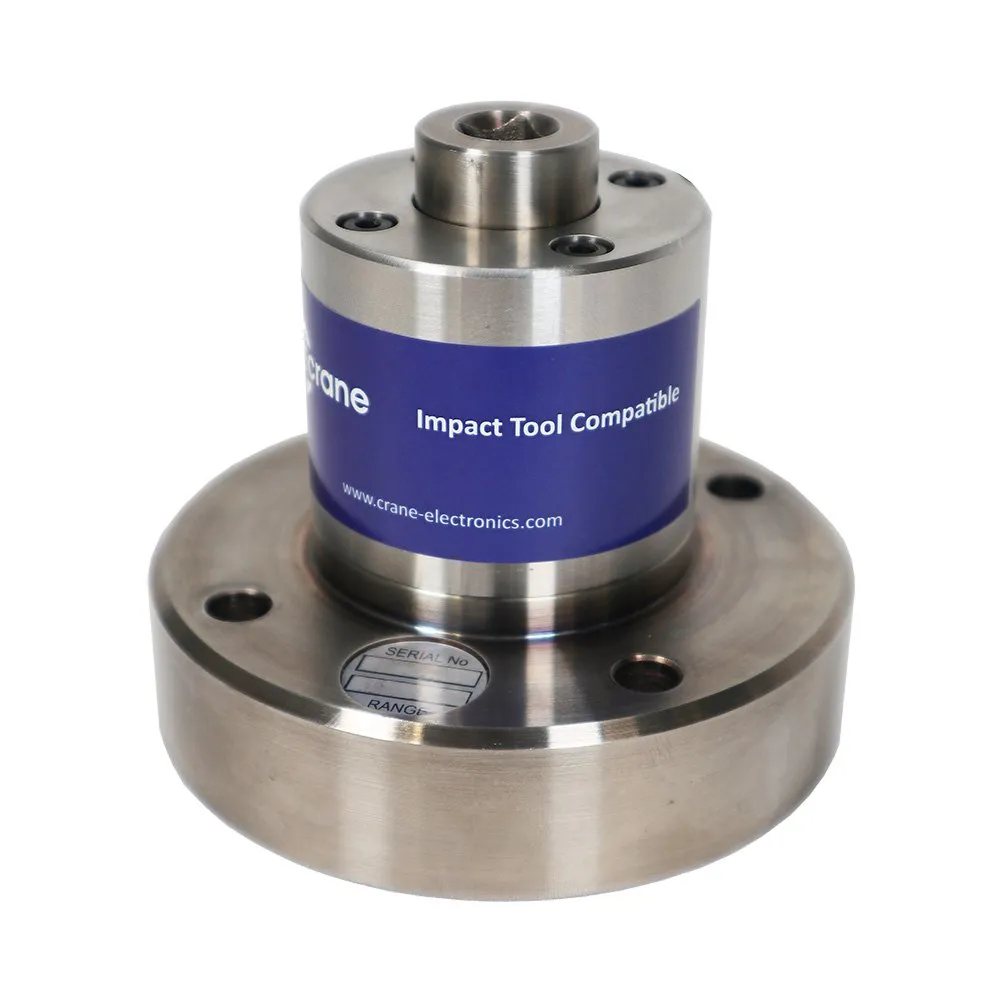

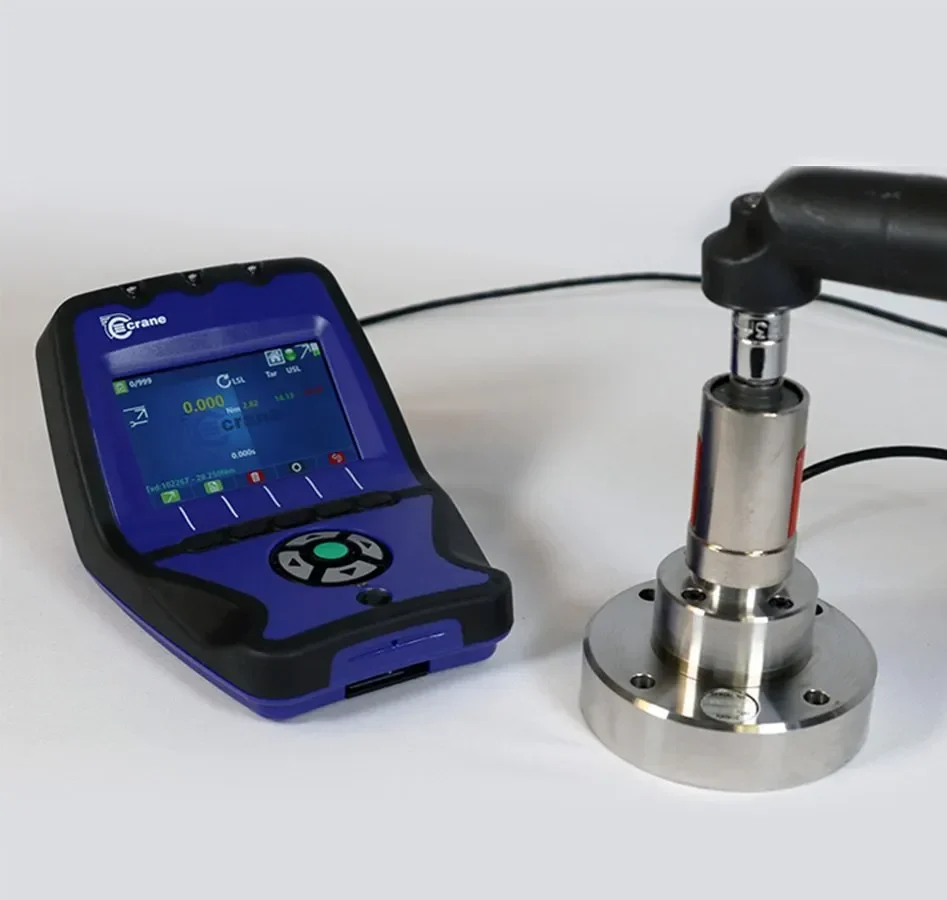

Statické snímače momentu
Statické snímače momentu od Crane sú určené na presné testovanie uťahovacích nástrojov mimo výrobnej linky – v dielni, na testovacích staniciach alebo pri vývoji. Poskytujú spoľahlivý spôsob verifikácie náradia vrátane impulzných a rázových nástrojov. S použitím simulátorov spojov (joint kits) dokážu verne napodobniť skutočné podmienky výroby.
Hlavné vlastnosti:
- Kompatibilné so všetkými typmi nástrojov: ručné, rotačné, impulzné aj rázové
- Automatické rozpoznanie snímača zariadeniami Crane
- Možnosť kombinácie so spojovými sadami na simuláciu rôznych tvrdostí spojov
- Vhodné na montáž do mobilných testovacích staníc (napr. MTTS)
- Dostupné vo viacerých rozsahoch (od 3,5Nm do 5000Nm)
- Voliteľný svetelný indikátor uťahovania pre vizuálnu spätnú väzbu

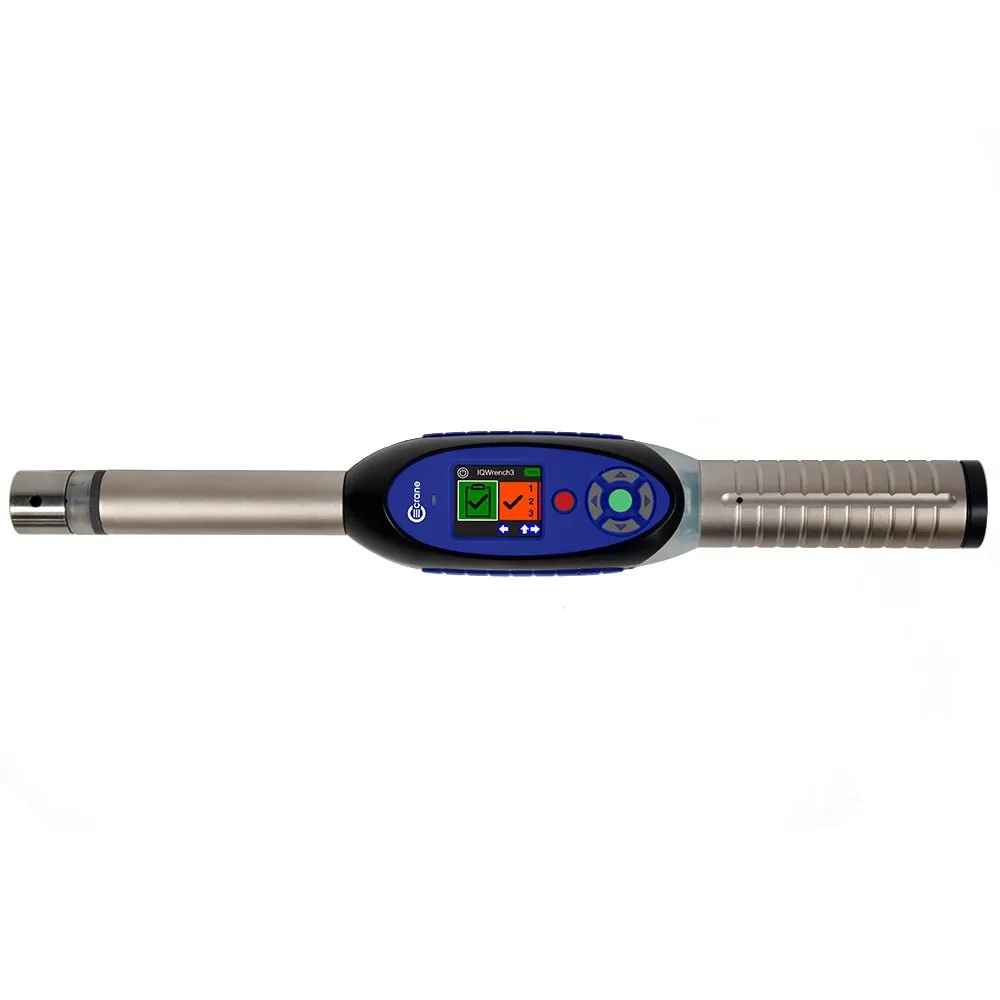

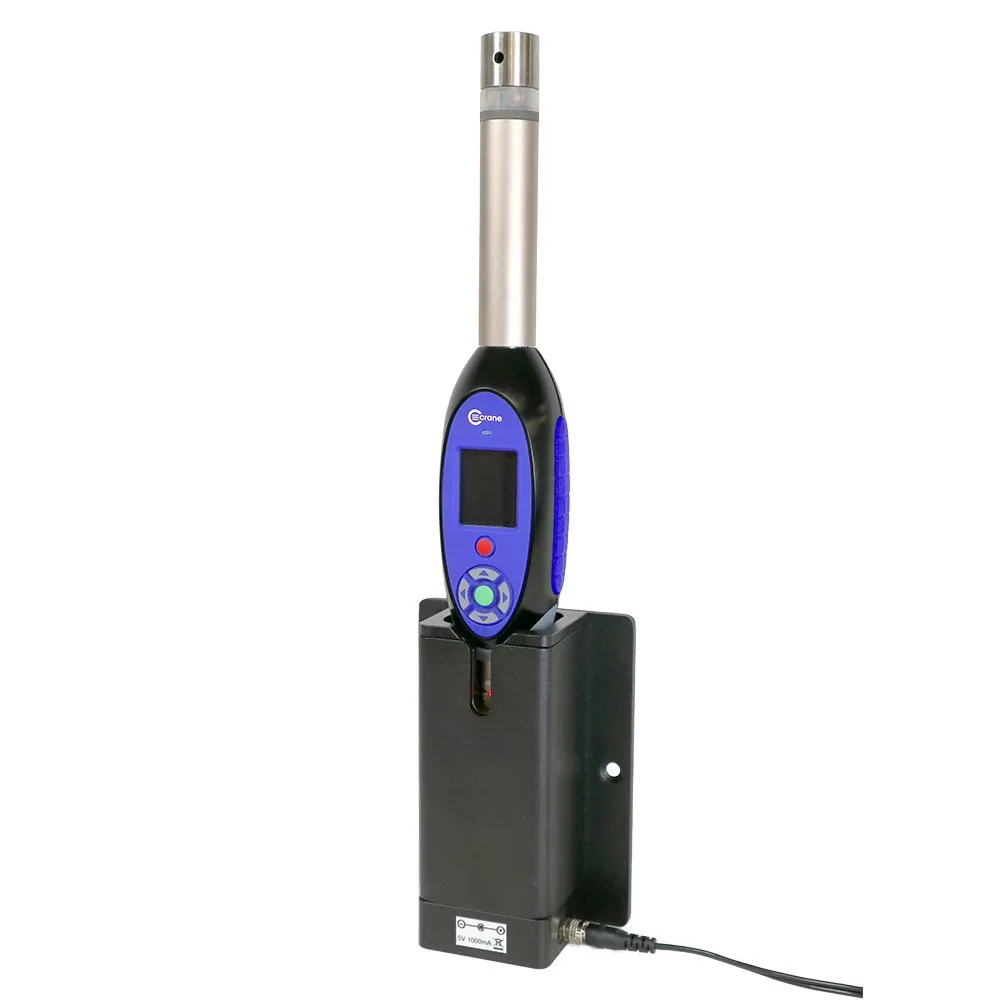

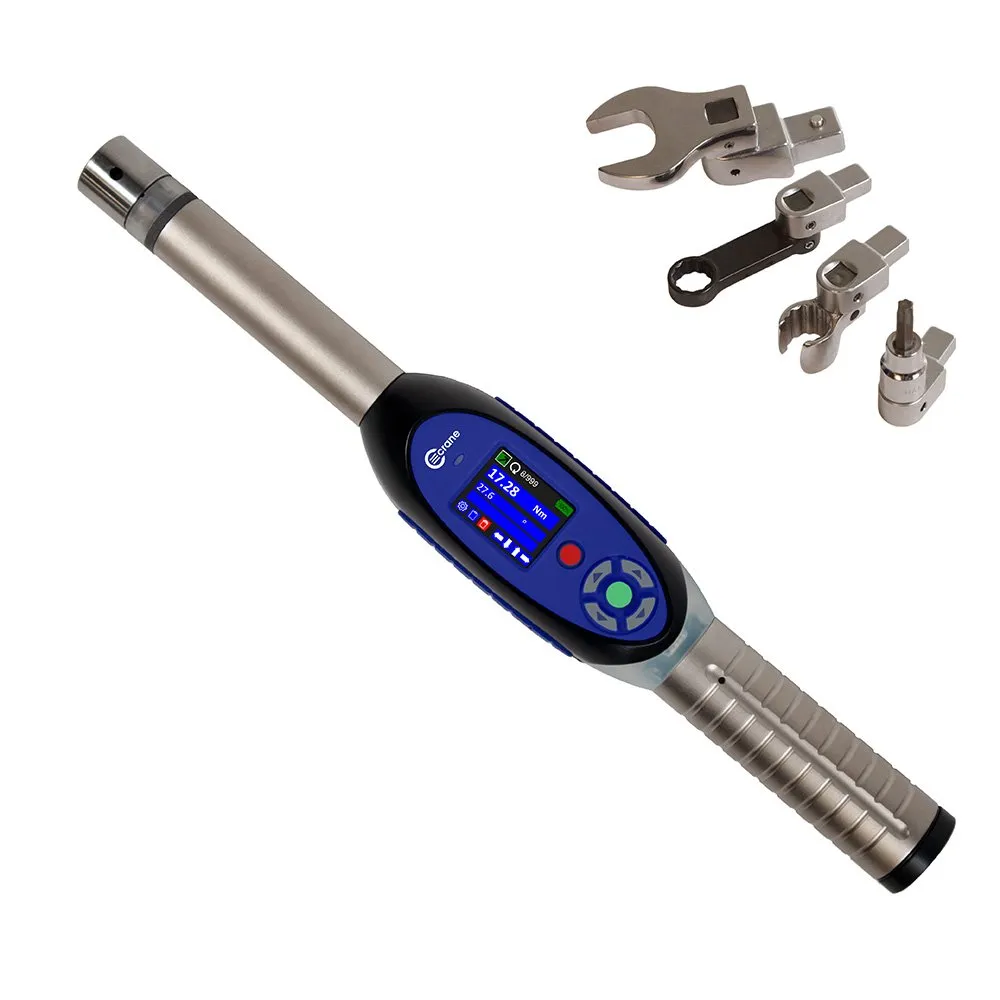

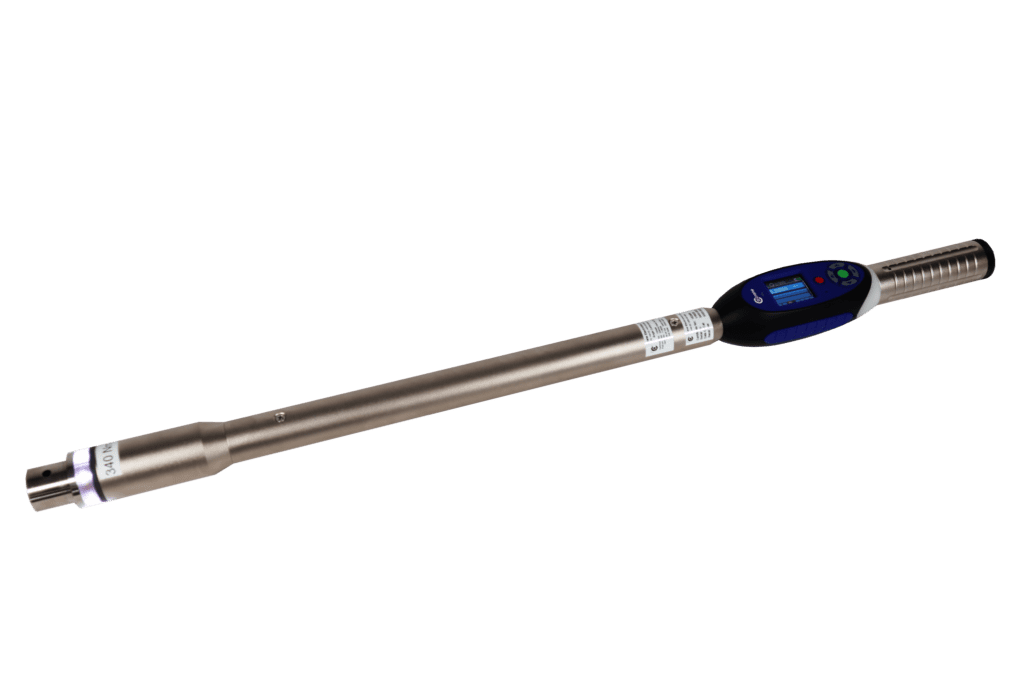

IQWrench3 – Digitálny momentový kľúč
IQWrench3 kombinuje precízne meranie momentu a uhla so zberom dát v jednom kompaktnom zariadení. Vďaka farebnému OLED displeju, svetelným indikátorom a pokročilým funkciám je ideálny pre montážne a kontrolné procesy, ktoré vyžadujú maximálnu presnosť a spätnú sledovateľnosť.
Hlavné vlastnosti:
- Rozsahy od 10 Nm do 1500 Nm
- Meracie režimy: MoveOn, Yield, Retighten a ďalšie

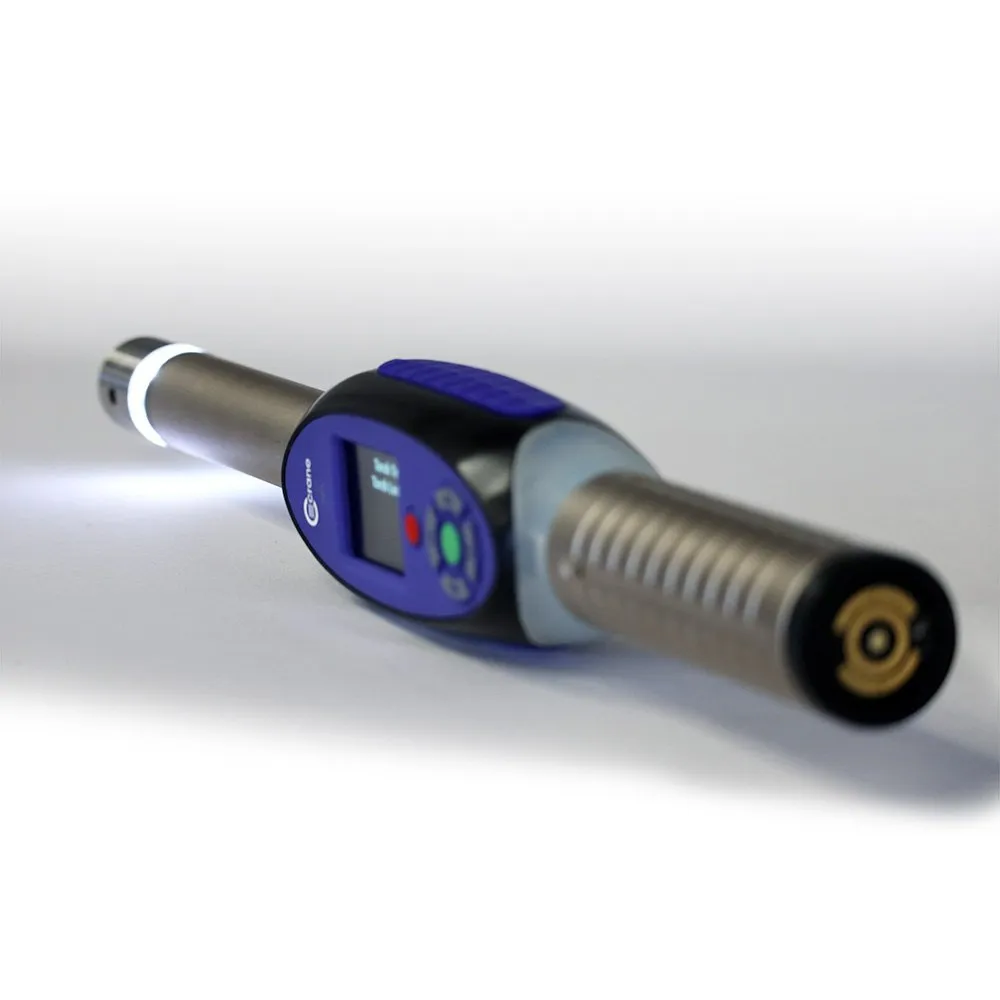

- 360° svetelný krúžok a LED osvetlenie pre prácu v tmavých priestoroch
- OLED displej s jednoduchým menu
- Veľká pamäť na uloženie výsledkov meraní
- Vymeniteľné hlavy s automatickou kompenzáciou dĺžky
- Možnosť skenovania čiarových a QR kódov
- Kompatibilný s priemyslom s vysokými nárokmi na FOD (letectvo, automotive)
- Rovnomerná citlivosť – nezávislá od miesta uchopenia kľúča

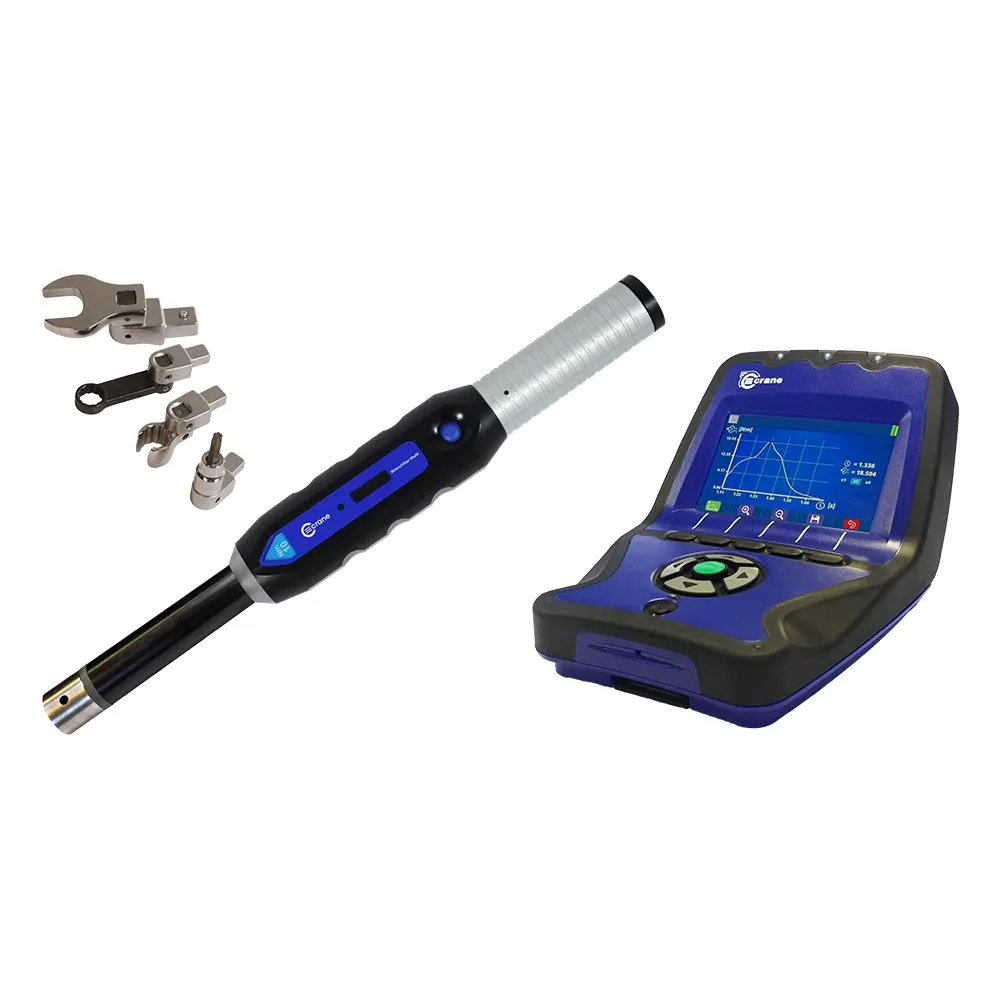

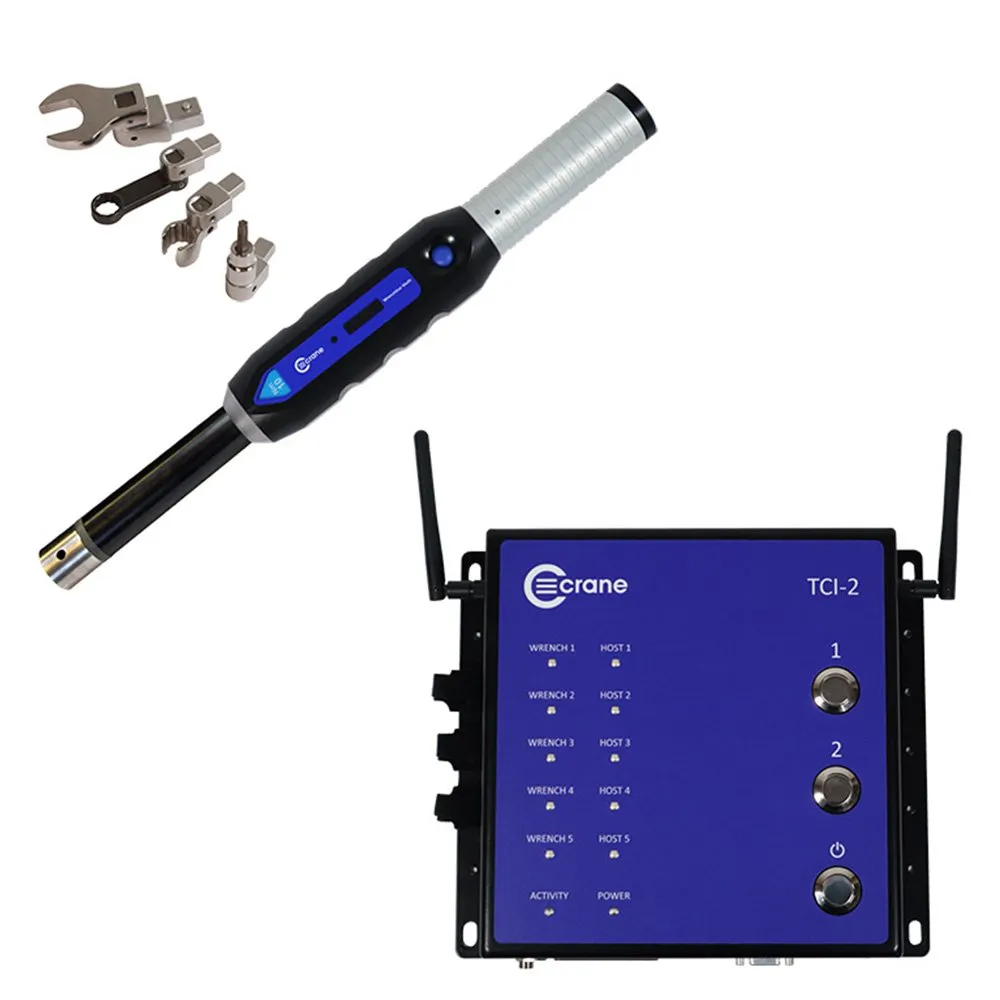

WrenchStar Multi – Digitálne momentové kľúče
Digitálne kľúče WrenchStar Multi a Multi-e od Crane ponúkajú presné meranie momentu a uhla v reálnom čase, s možnosťou bezdrôtovej alebo káblovej komunikácie. Verzia Multi-e je navyše elektricky izolovaná pre bezpečnú prácu v prostredí elektromobility a batériových systémov.

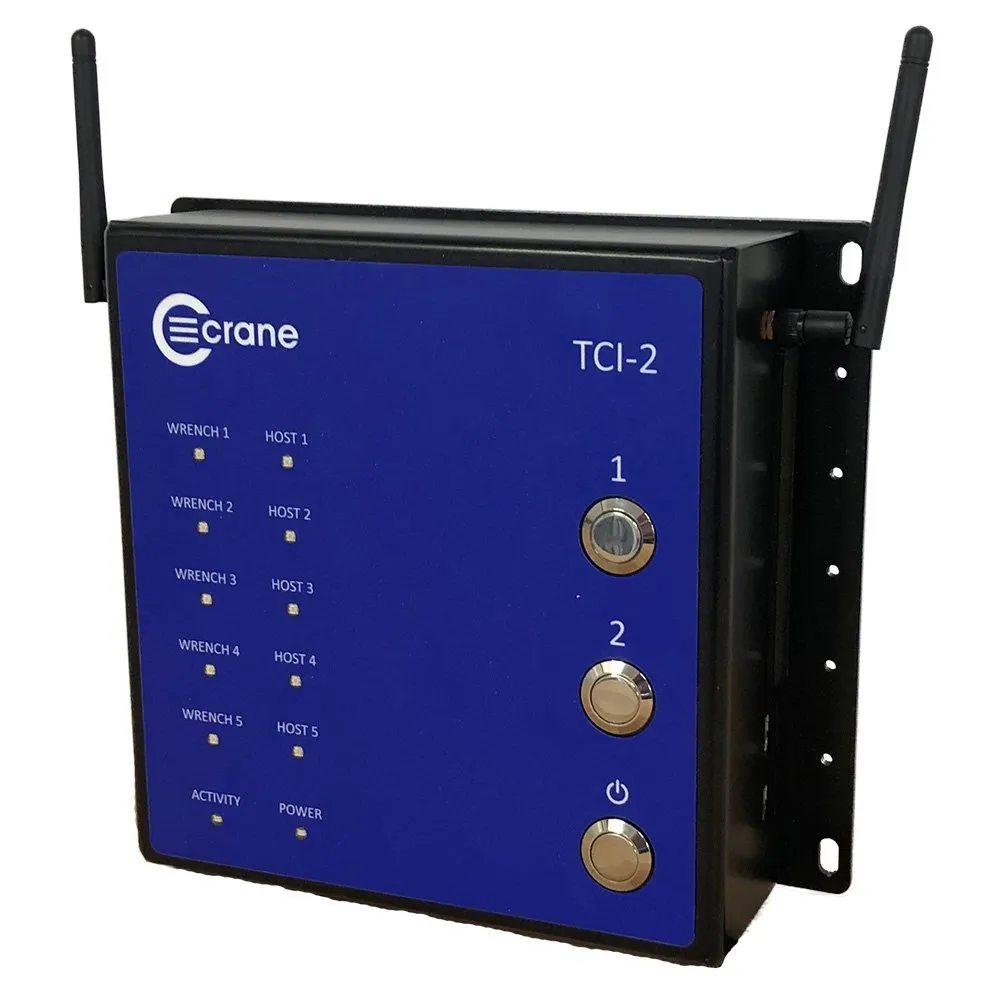

V kombinácii s TCI-2 riadiacou jednotkou získavate robustné riešenie pre riadenie až 5 kľúčov súčasne, plne integrované s vaším výrobným alebo MES systémom.
Hlavné vlastnosti:
- Rozsahy od 10 Nm do 1500 Nm (Multi), resp. 10–100 Nm (Multi-e)
- 360° svetelný krúžok a vibračná spätná väzba
- OLED displej a výmena hlavíc s Auto-ID funkciou
- Bezdrôtová komunikácia s kontrolérmi a zber dát
- Multi-e verzia: izolovaný dizajn podľa normy IEC 60900:2018
- TCI-2 kontrolér: podpora až 5 nástrojov, Wi-Fi/Ethernet, šifrovaná komunikácia a integrácia do MES
- Intuitívna konfigurácia cez webové rozhranie
Testery momentu
Crane ponúka komplexný rad testerov momentu určených na presné meranie, kontrolu a kalibráciu momentových nástrojov. Či už ide o uťahovacie nástroje, momentové kľúče alebo uzávery fliaš, naše testery zabezpečujú jednoduchú a efektívnu kontrolu v prostredí výroby, kvality aj vývoja.

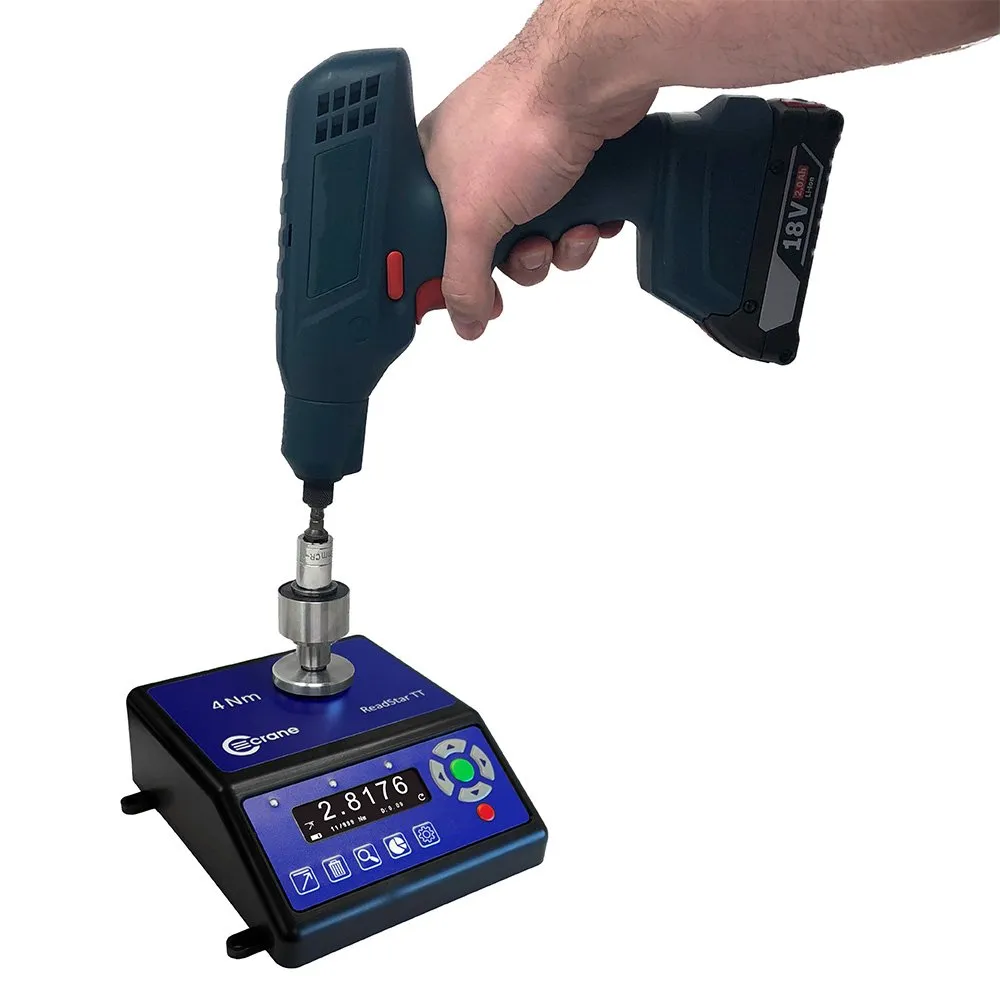

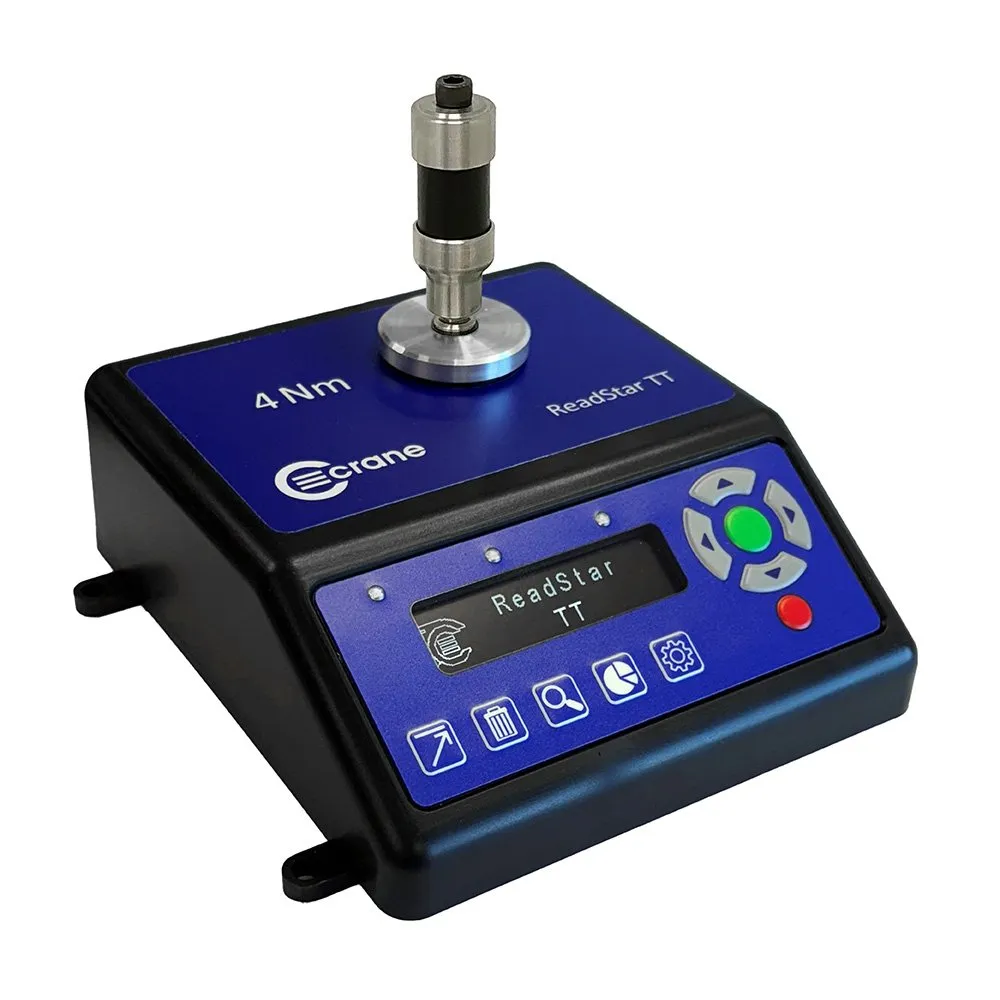

- ReadStar TT – kompaktný tester pre rýchlu kontrolu nástrojov s pamäťou až 999 záznamov, OLED displejom a LED indikáciou.

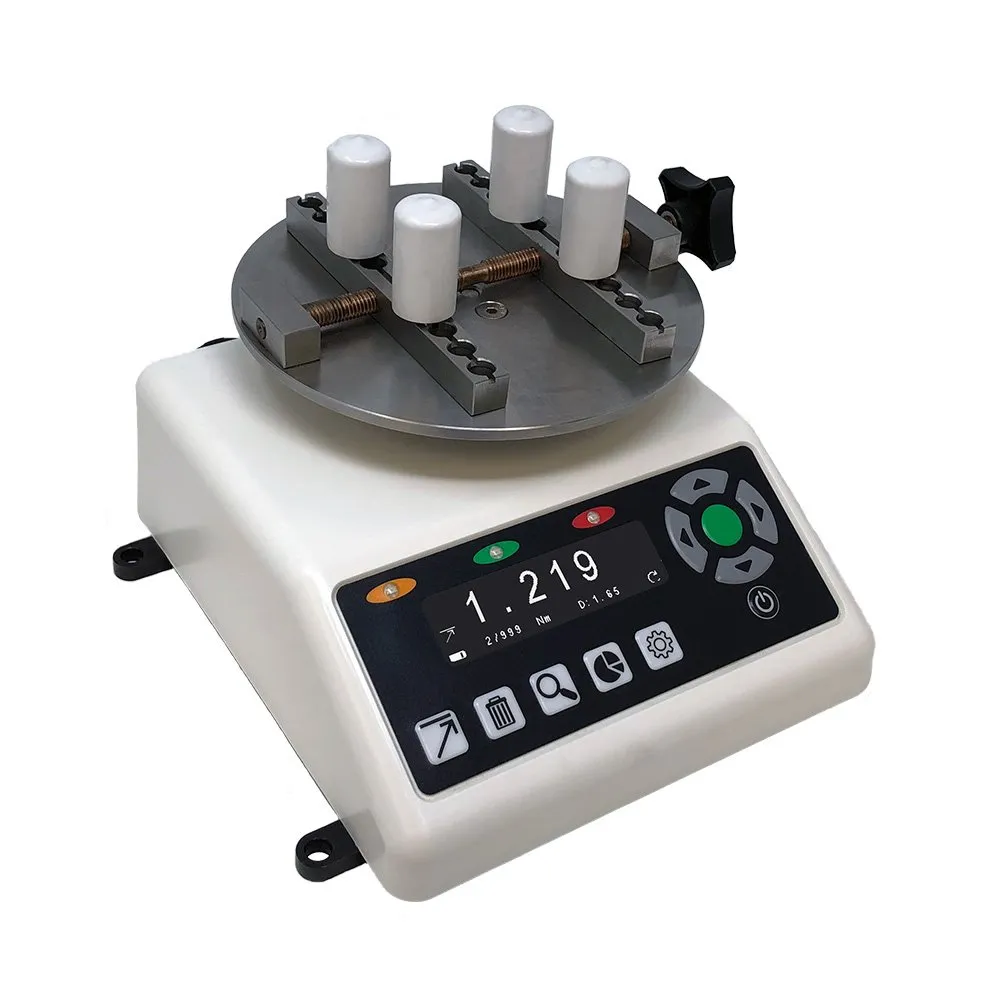

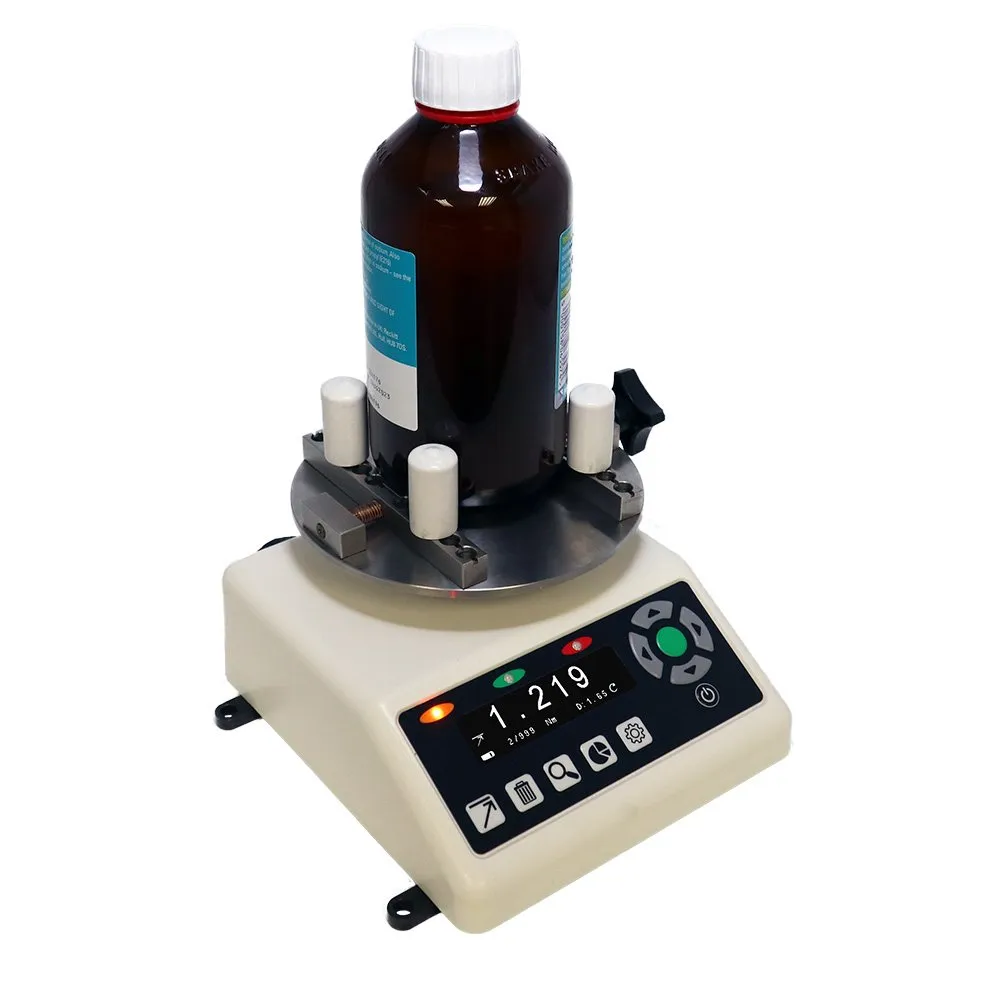

- CapStar – digitálny tester na meranie uťahovania uzáverov, ideálny pre farmáciu a potravinárstvo.

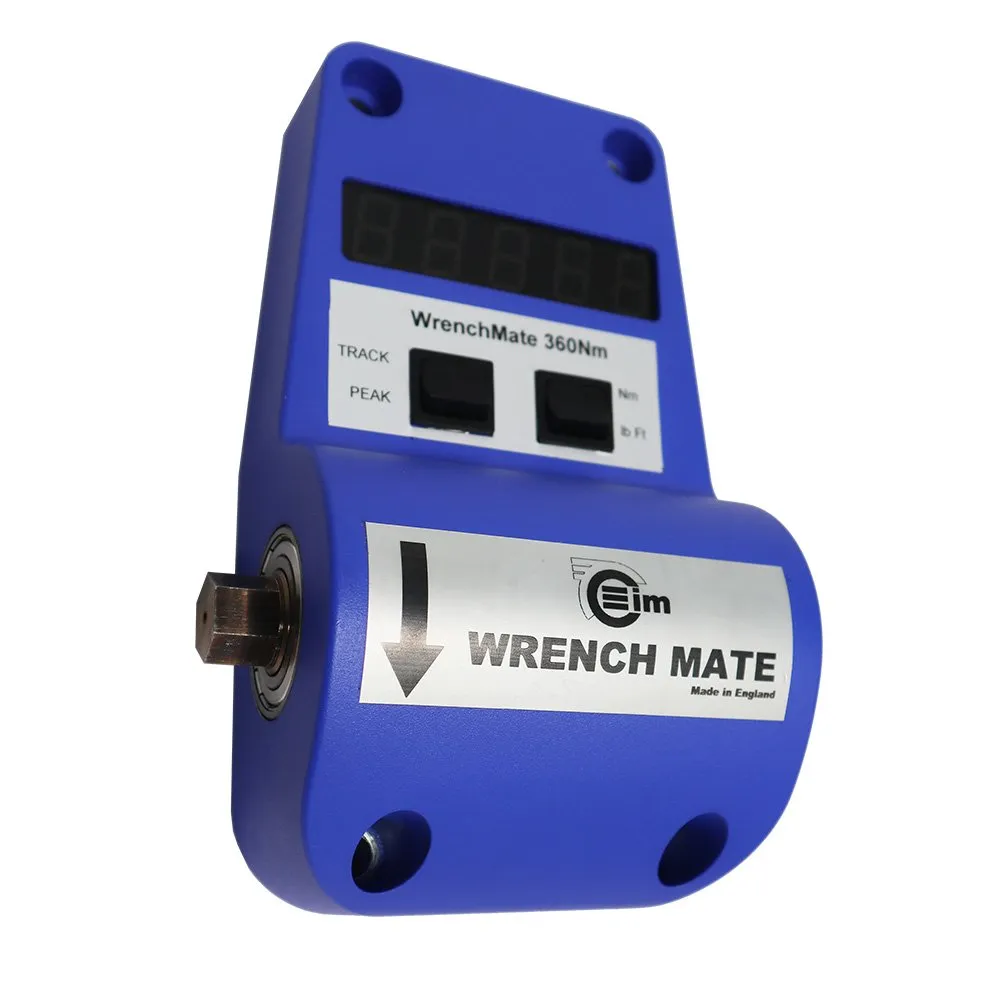

- Wrenchmate – jednoduché riešenie na nastavenie a kontrolu momentových kľúčov s montážou na pracovisko.

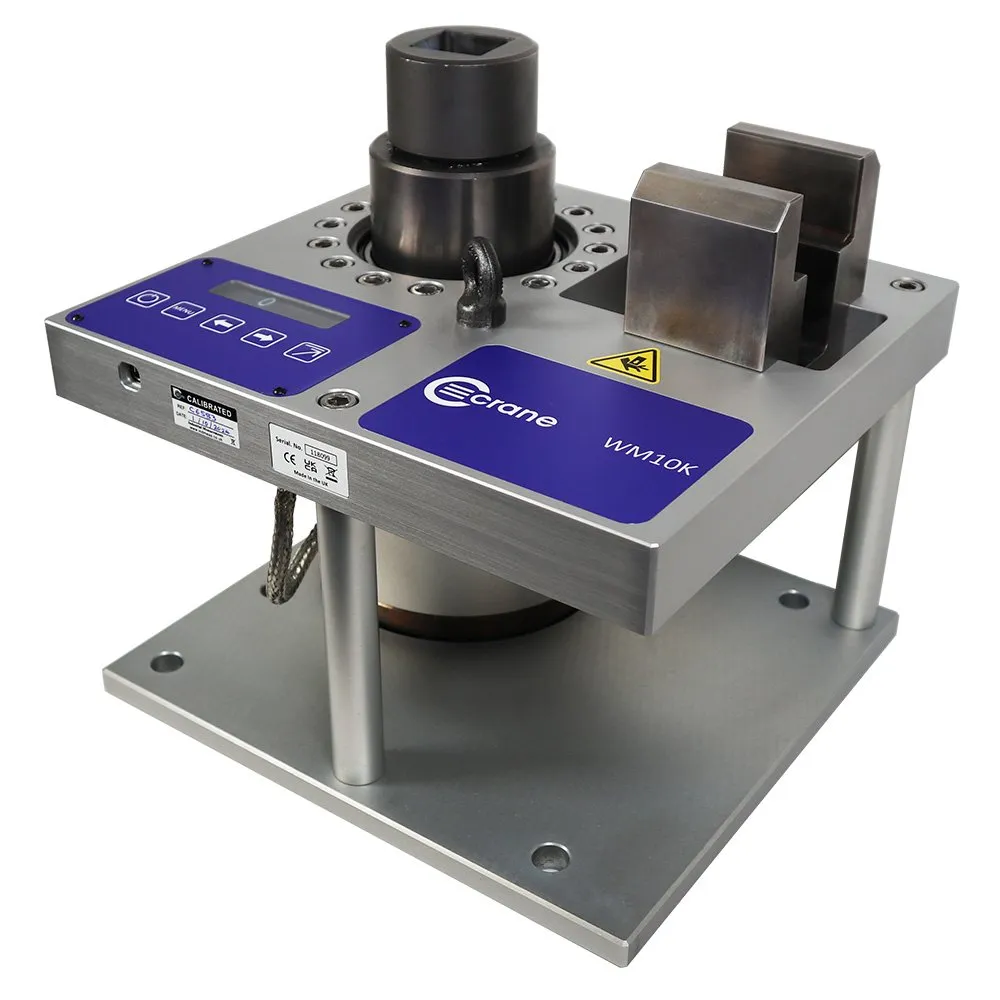

WM10K – robustný tester pre vysoké momenty až do 10 000 Nm, s možnosťou kalibrácie a exportu dát.
Všetky testery sú navrhnuté s dôrazom na jednoduchosť obsluhy, odolnosť a spoľahlivosť pri každodennom použití.
Software
Softvér pre riadenie montáže, auditu a analýzy momentu
Softvérové riešenia Crane poskytujú kompletný prehľad a správu nad montážnymi operáciami, kontrolou kvality a zberom údajov z momentových nástrojov. Od jednoduchého vizuálneho navádzania až po komplexnú databázovú správu nástrojov a výsledkov – všetko pre vyššiu efektivitu a dohľadateľnosť.

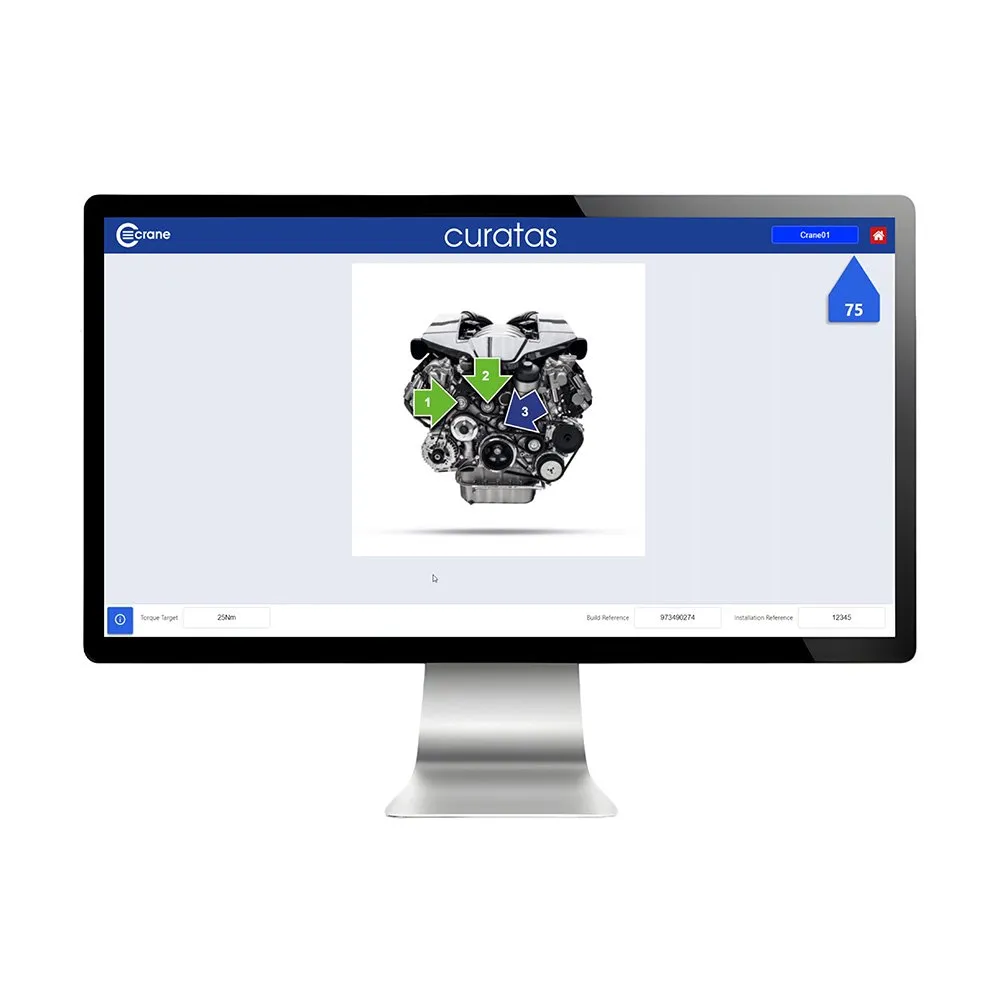

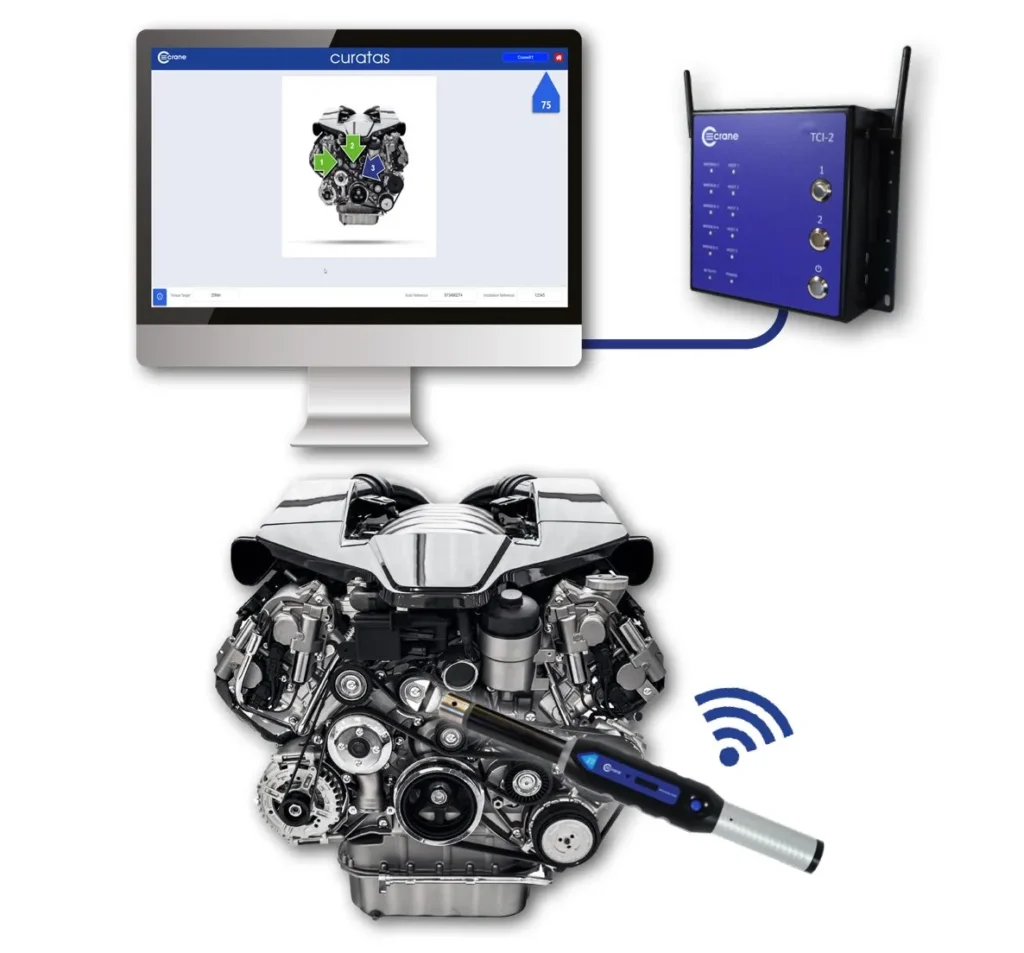

- Curatas Wrench Control – intuitívny systém pre vizuálne navádzanie operátorov počas montáže. Zobrazuje pracovné kroky, obrázky dielov, umožňuje načítanie čiarových kódov a spolupracuje s kontrolérmi TCI a digitálnymi kľúčmi.

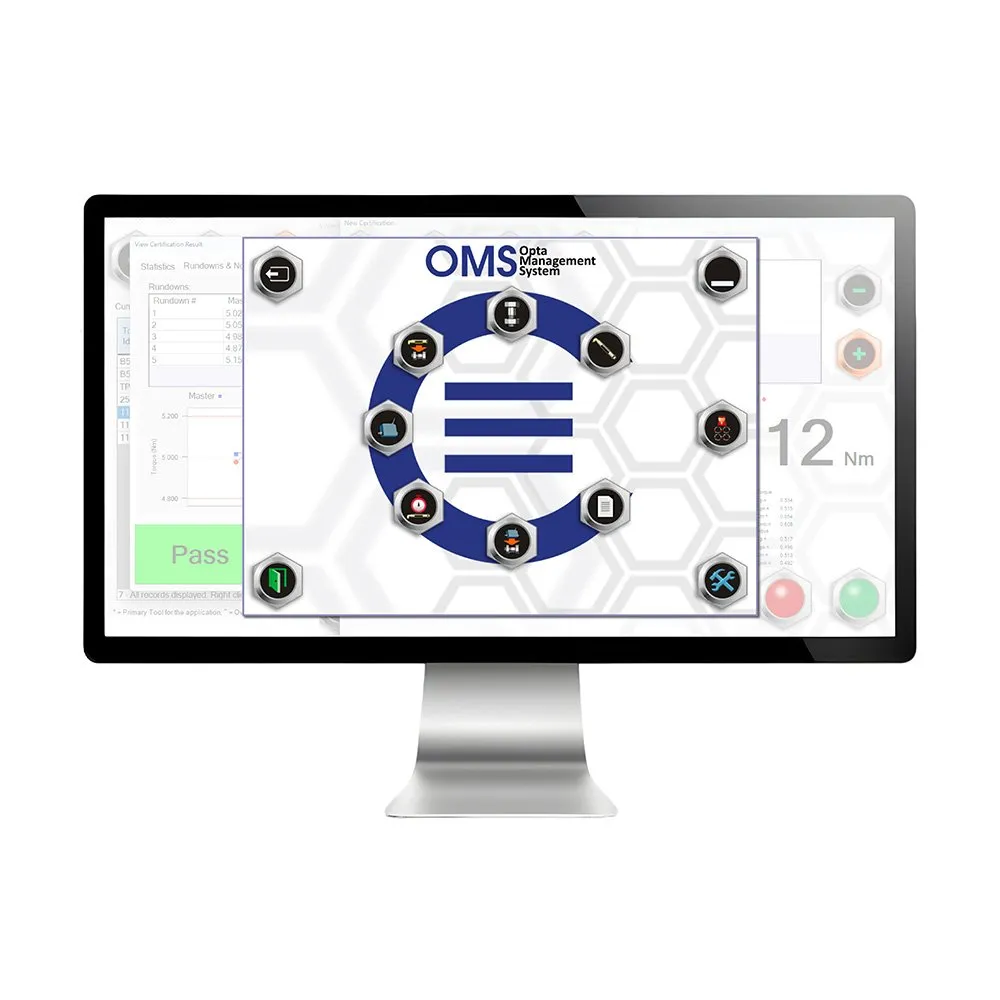

- OMS (Opta Management System) – komplexná platforma pre správu a analýzu všetkých údajov súvisiacich s momentom v rámci celej firmy – výroba, kvalita aj nástroje v jednom systéme.

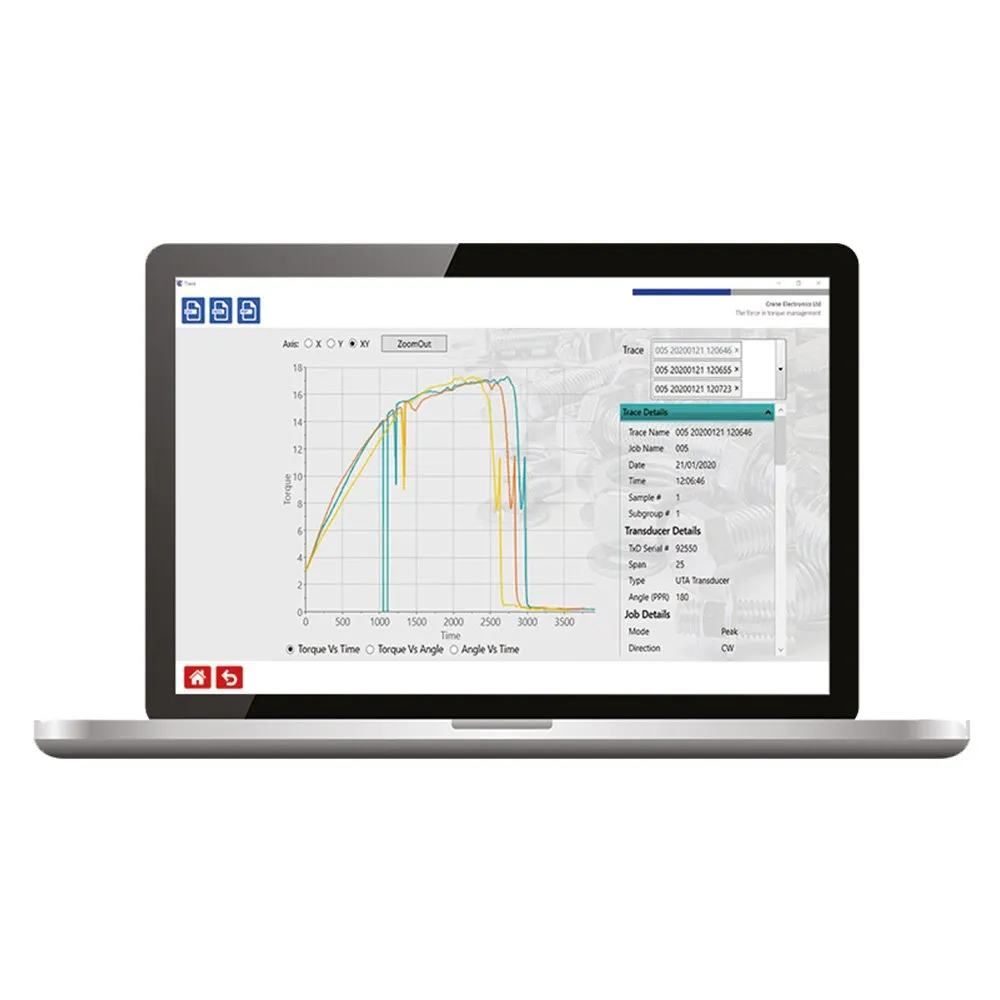

- OMS Lite – zjednodušená verzia OMS so všetkými potrebnými funkciami pre audit nástrojov, kontrolu kvality a tvorbu reportov. Ideálne pre menšie tímy alebo samostatné pracoviská.
Všetky softvéry podporujú prácu s databázou, export dát a integráciu s hardvérovými riešeniami Crane pre maximálnu kontrolu nad procesmi.
